SunkingdomSK-3000A
Échographe A-scan, B-scan et pachymètre, trois en un
L'appareil
Le SK-3000A ajoute à la biométrie et à la pachymétrie un B-scan à sonde magnétique en boucle fermée, silencieuse et à faible vibration. Écran tactile de 12,1 po, 3,6 kg : l'échographie oculaire complète dans un appareil portable.
Galerie B-scan · SK-3000A
Ce que la sonde rapporte

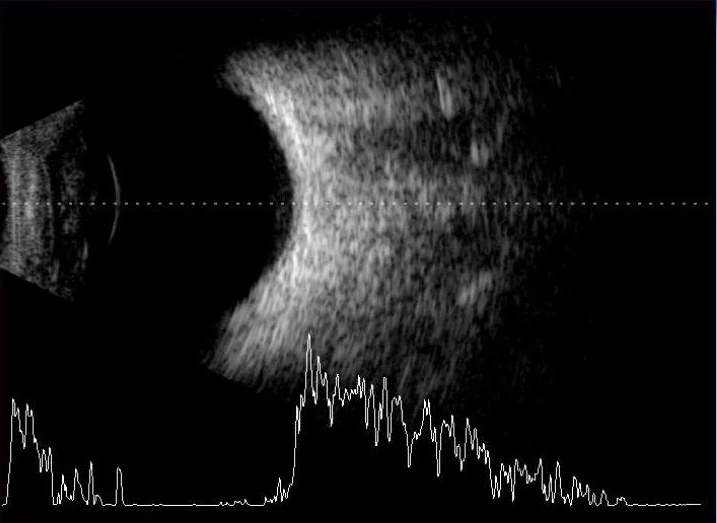

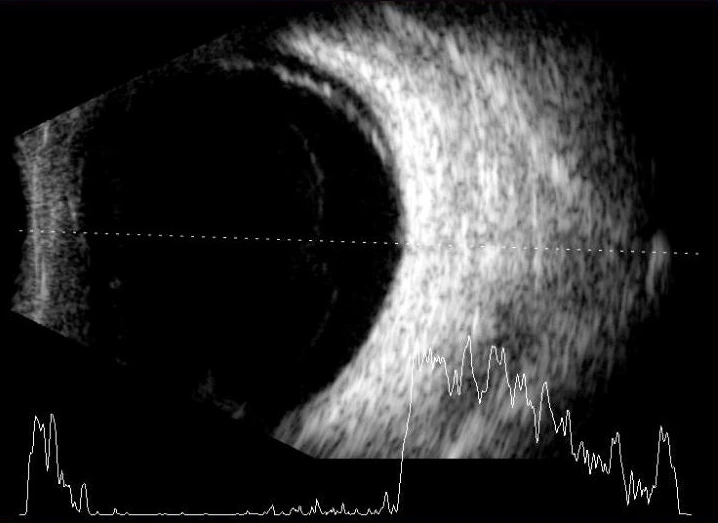

La sonde balaye l'oeil en secteur et l'écho de chaque interface construit l'image. En mode B + A, le tracé A s'affiche sous la coupe et le vecteur pointé marque la ligne de tir : deux lectures du même instant.
Acquisition

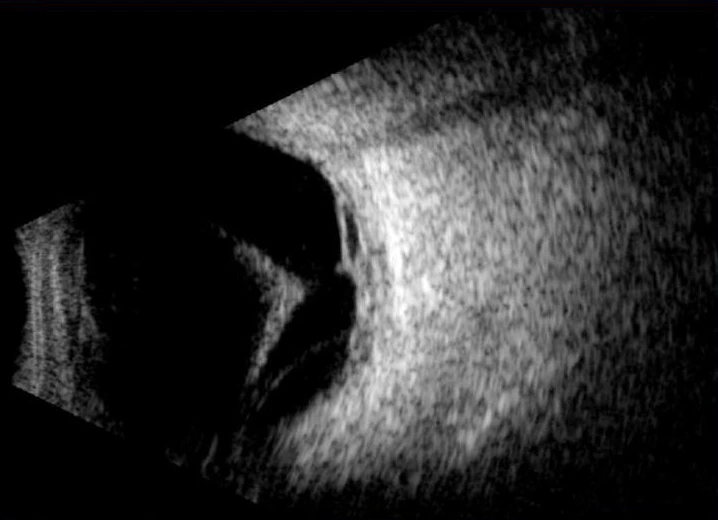

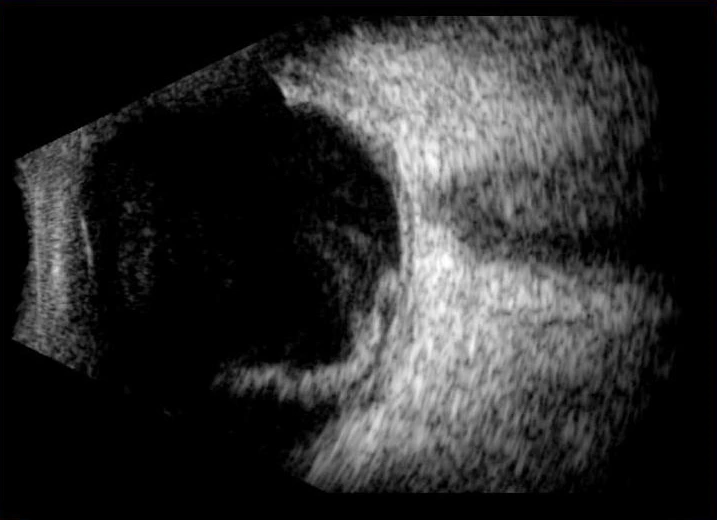

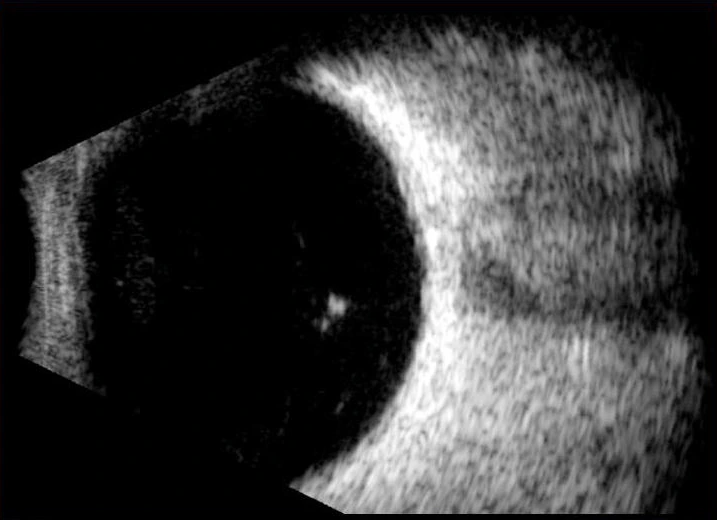

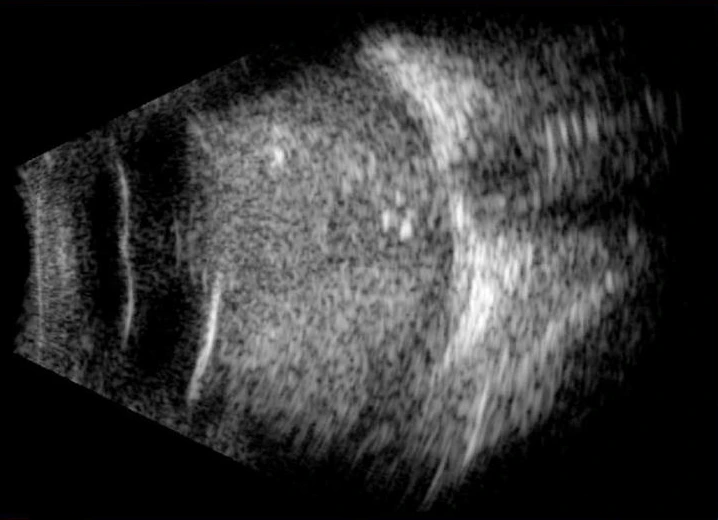

Acquisitions réelles reproduites de la brochure constructeur. Aucune mesure n'est affichée : ce sont des exemples d'image, pas des examens.
Acquisition 1 / 6 · mode B + A
10 MHz · secteur 53° · 256 niveaux de gris · profondeur 40 ou 60 mm
Le gain se règle de 0 à 105 dB, et se rejoue après coup sur l'image gelée : 106 images à gains différents sont enregistrées à chaque gel, sans rappeler le patient.
Fonctions
- Sonde B magnétique
- L'entraînement magnétique en boucle fermée supprime le bruit et les vibrations, et évite l'usure de la transmission mécanique : la sonde dure plus longtemps.
- Post-gain sur image gelée
- 106 images à gains différents sont enregistrées à chaque gel : le gain se rejoue après coup, sans rappeler le patient, de 0 à 105 dB.
- Renforcement du vitré
- La fonction de renforcement du corps vitré et les 256 niveaux de gris font ressortir les structures et les lésions dans l'image.
- Quatre formules à la fois
- Le calcul d'implant applique quatre formules simultanément sur le même jeu de mesures, parmi huit méthodes disponibles.
- Partage en réseau
- Connexion LAN pour le partage en temps réel et le diagnostic à distance ; rapports édités et imprimés depuis l'appareil.
Caractéristiques
Valeurs transcrites de la brochure du constructeur, sans interprétation.
- Modalités
- A-scan + B-scan + pachymétrie
- Fréquence B-scan
- 10 MHz
- Balayage
- sonde magnétique en boucle fermée
- Niveaux de gris
- 256
- Gain réglable
- 0 à 105 dB ; post-gain 0 à 105 dB
- Profondeur B-scan
- 40 mm ou 60 mm
- Angle d'exploration
- 53°
- Gel d'images
- 20 images par gel, pédale gel / reprise
- Résolution B-scan
- axiale 0,2 mm ou mieux ; latérale 0,4 mm ou mieux
- Modes d'affichage
- B, B+A ; relecture 150 images et capture
- Fréquence A-scan
- 10 MHz ; plage 0 à 40 mm
- Précision (longueur axiale)
- 0,05 mm ou mieux
- Modes d'œil
- 7 modes + 2 personnalisés
- Calcul d'implant
- 8 méthodes, 4 formules calculées simultanément sur un jeu de données
- Fréquence pachymétrie
- 20 MHz
- Précision pachymétrie
- 5 µm ou mieux ; plage 0,15 à 1,5 mm
- Ordinateur
- système embarqué dédié, écran tactile 12,1 po
- Poids
- 3,6 kg
- Traitement d'image
- contraste, relecture, pseudo-couleur, mesure de lésion, marquage
- Impression
- imprimante graphique SONY ou imprimante standard
