CSOMS-39
Topographie Placido et tomographie OCT haute résolution du segment antérieur, en coupe de 16 mm
L'appareil

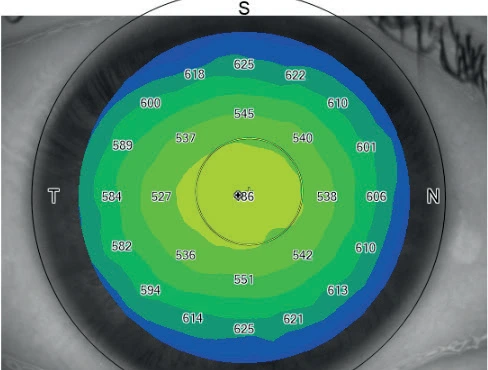

Le MS-39 combine la topographie cornéenne par disque de Placido et la tomographie OCT du segment antérieur. Il fournit pachymétrie, élévation, courbure et puissance dioptrique des deux faces de la cornée, et révèle la structure des couches cornéennes sur des coupes de 16 mm de diamètre.
L'acquisition
Tenez le balayage
Chaque colonne de cette coupe est un A-scan : un tir de lumière infrarouge, une profondeur mesurée. Le balayage les aligne en une tomographie complète — déplacez le faisceau et la coupe se construit sous votre geste.
Coupe réelle reproduite de la brochure CSO. Démonstration du principe d'acquisition, pas un examen.
A-scan 0000 / 693
MS-39 · champ de coupe 16 x 8 mm · résolution axiale 3,6 µm · 1 600 A-scans sur 16 mm
Fonctions
- Carte épithéliale et stromale
- Mesure avancée des couches épithéliale et stromale : connaître la morphologie de l'épithélium, dont l'effet de masquage est connu, aide à évaluer les anomalies de la surface cornéenne.
- Aberrométrie cornéenne
- Contribution de la face antérieure, postérieure ou de la cornée totale pour différents diamètres pupillaires ; cartes OPD/WFE et simulations visuelles (PSF, MTF, convolution).
- Calcul d'implant par Ray-Tracing
- Puissance sphérique et torique de l'implant intraoculaire, quel que soit l'état de la cornée, vierge ou déjà traitée en chirurgie réfractive.
- Biométrie du cristallin
- Épaisseur du cristallin, distance à la cornée et équateur, mesurés pour affiner le calcul d'implant.
- Dépistage kératocône et glaucome
- Screening du kératocône avant chirurgie cornéenne ; mesure d'AOD, de TISA et de la pachymétrie pour le glaucome.
- Film lacrymal et pupillographie
- NIBUT non invasif, score OSDI, hyperémie, glandes de Meibomius, ménisque lacrymal ; pupille en conditions scotopique, mésopique, photopique et en mode dynamique.
Caractéristiques
Valeurs transcrites de la brochure du constructeur, sans interprétation.
- Technologie
- disque de Placido + OCT spectral du segment antérieur
- Anneaux de Placido
- 22
- Couverture topographique
- 10 mm
- Points mesurés (face antérieure)
- 31 232
- Points mesurés (face postérieure)
- 25 600
- Plage dioptrique
- 1 à 100 D
- Précision de mesure
- classe A (UNI EN ISO 19980-2012)
- Champ de coupe OCT
- 16 x 8 mm
- Résolution axiale (dans le tissu)
- 3,6 µm
- Résolution transversale (dans l'air)
- 35 µm
- Balayages
- 25 scans radiaux sur 16 mm (1 024 A-scans) ; coupe de 1 600 A-scans sur 16 mm
- Sources lumineuses
- Placido LED 635 nm ; OCT SLED 845 nm ; pupillographie LED 950 nm
- Distance de travail
- 74 mm
- Transfert de données
- USB 3.0
- Alimentation
- 24 V DC externe (100-240 V AC, 50/60 Hz), 100 W
- Dimensions (H x L x P)
- 505 x 315 x 251 mm
- Poids
- 10,4 kg
