Rodenstock InstrumentsREM 4000
Microscope spéculaire sans contact : l'endothélium cornéen compté cellule par cellule, pachymétrie à chaque examen
L'appareil
Le REM 4000 capture l'image de l'endothélium cornéen sans contact, l'analyse et calcule la densité cellulaire, avec une image de haute qualité en 4 secondes pour les deux yeux. L'épaisseur cornéenne centrale est mesurée automatiquement à chaque examen central. Fabriqué par Tomey Corporation, distribué sous la marque Rodenstock Instruments.
Comptage endothélial · REM 4000
Compter les cellules

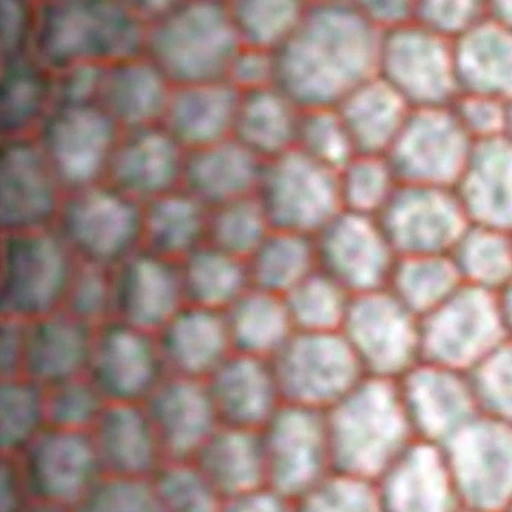

L'appareil photographie l'endothélium sans le toucher, puis délimite chaque cellule du champ. Lancez l'analyse : les contours apparaissent et le compteur monte, jusqu'aux 300 cellules que le constructeur annonce.
Vue

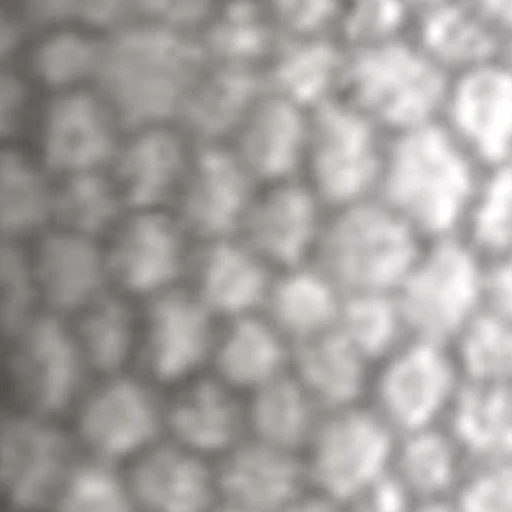

Le champ capturé sans contact, tel que l'appareil l'enregistre.
Images réelles reproduites de la brochure Rodenstock Instruments. Aucune densité cellulaire n'est affichée : le constructeur n'en publie pas pour ces champs.
0,25 x 0,54 mm
En attente
13 zones de mesure · pachymétrie 300 à 1 000 µm · précision ±10 µm
L'analyse porte sur les 16 images capturées automatiquement, et se refait au besoin par la méthode L-Count ou la méthode Core.
Fonctions
- Alignement et mesure automatiques
- L'appareil s'aligne finement et déclenche seul dès que le centre cornéen est visé ; le joystick reste disponible quand l'œil rend l'automatisme impossible.
- 13 zones de mesure
- Le centre et 12 localisations périphériques : la large gamme de positions augmente les chances de capture chez les patients présentant une opacité partielle de la cornée.
- Jusqu'à 300 cellules comptées
- Une analyse représentative de la densité cellulaire de la cornée : polymégathisme et pléomorphisme évalués par le logiciel.
- Trois méthodes d'analyse

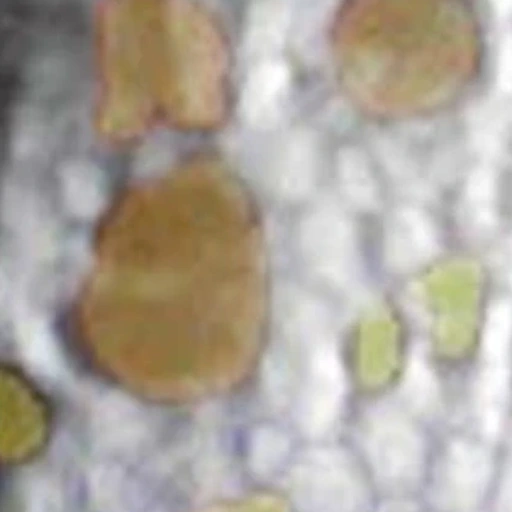

- Analyse automatique sur 16 images capturées, méthode L-Count classique, méthode Core, et un outil dédié à l'analyse des zones sombres.
- Pachymétrie à chaque examen
- L'épaisseur cornéenne centrale est mesurée pendant la capture, avec référence de correction ultrason (CCT US).
- Base de données et impression
- Environ 16 000 patients stockés sur la carte SD, comparaison de deux mesures avant / après chirurgie, impression avec l'image de l'endothélium et le résultat d'analyse.
Caractéristiques
Valeurs transcrites de la brochure du constructeur, sans interprétation.
- Zone de capture
- 0,25 x 0,54 mm
- Pixels utilisés pour la prise de vue
- 480 (V) x 180 (H)
- Résolution de cellule minimale
- 1,14 µm (V) x 1,45 µm (H)
- Grossissement optique
- x 190
- Positions de capture
- 1 centrale + 12 périphériques, 15 points de fixation
- Capture automatisée
- 16 images pour analyse
- Cellules analysées
- jusqu'à 300
- Méthodes d'analyse
- automatique, L-Count, méthode Core, analyse des zones sombres
- Valeurs d'analyse
- densité cellulaire (CD), taille moyenne, écart type, coefficient de variation (CV), tailles min. et max.
- Examen
- 4 secondes pour les deux yeux, sans contact
- Pachymétrie centrale
- 300 à 1 000 µm, précision ±10 µm
- Affichage
- LCD couleur tactile 10,4 po
- Imprimante
- thermique intégrée
- Sorties de données
- USB-H x2, USB-D x2, LAN, carte SD (base de données interne)
- Normes appliquées
- MMD Annex II, ISO 13485
- Alimentation
- AC 100 à 240 V, 50/60 Hz, 100 VA
- Dimensions (L x P x H)
- 309 x 491 x 450 mm
- Poids
- environ 22 kg
